了解電動葫蘆在常用機床上的電氣控制

編輯:北京凌鷹起重    瀏覽:4503    時間:2019-02-25

  1. 實驗目的

  1. 了解普通車床的電氣控制

  2. 分析X62W銑床控制線路。

  3. 了解電動葫蘆的電氣控制。

  1. 實驗原理

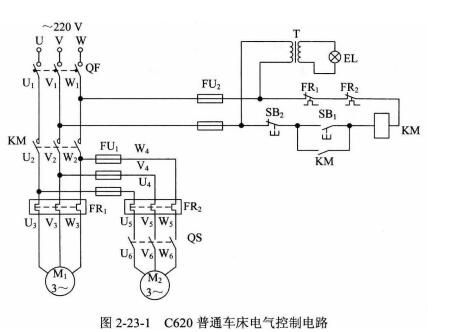

  1. C620普通車床電氣控制電爐如圖2-23-1所示,M1,M2為容量小于10kw的電動機,采用全壓直接起動,均為單方向旋轉。M1由接觸器KM實現起動、停止控制,M2由轉換開關QS控制。M1、M2分別由熱繼電器FR1FR2實現電動機長期過載保護,由熔斷器FU1、FU2實現M2電動及、控制電爐及照明電爐的短路保護。照明電爐由變壓器T供給電壓,控制照明燈

    EL

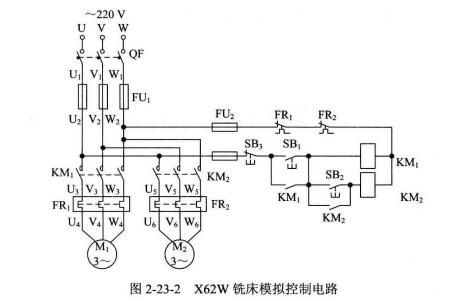

(2)X62W銑床模擬控制電路如圖2-23-2所示,請讀者自行分析其工作原理。


(3)電動葫蘆電氣控制電爐。電動葫蘆是將電動機、減速器、卷筒、控制器和運行小車等緊湊地合為一體的起重機械,由于它輕巧、靈活,故廣泛地用于中小型物體的起重吊裝中。

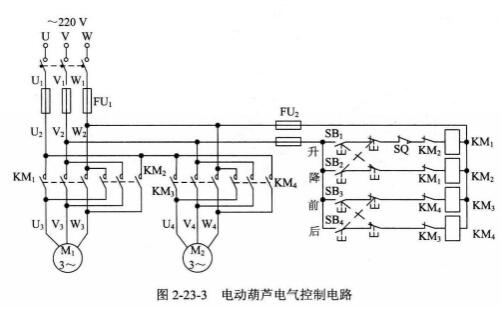

如圖2-23-3所示為電動葫蘆電氣控制電路圖。提升電動機M1由上升、下降接觸器KM1KM2控制,移動電動機M2由向前、向后接觸器KM3、KM4控制。它們都由電動葫蘆懸掛按鈕站上復式按鈕SB1-SB4實現電動控制,SQ為提升行程開關。

  1. 試驗設備

  1. 三相四線制交流電源一臺。

  2. 三相異步電動機一臺。

  3. 繼電接觸箱一個,三相可變電阻一個,導線若干。
